ATS와 STS: 차이점은 무엇입니까?
2026-04-21 99

정전으로 인해 장비가 손상되고 작동이 중단될 수 있으므로 안정적인 전환 스위치가 중요합니다.ATS와 STS는 시스템 요구 사항과 성능에 따라 다양한 솔루션을 제공합니다.이 기사에서는 ATS와 STS 및 주요 기능, 애플리케이션 및 선택에 대해 논의하겠습니다.

카탈로그

ATS(자동 전환 스위치)를 이해하고 계십니까?

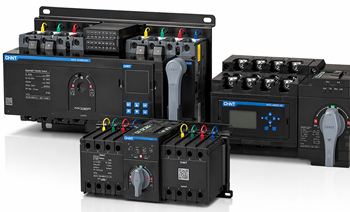

그림 1. 전기기계식 스위칭을 갖춘 산업용 ATS

안 자동전환스위치(ATS) 은 전자기계 장치 장애 발생 시 주 전원에서 백업 전원으로 전기 부하를 전송하는 장치입니다.

이는 주 전원을 모니터링하고 전압이나 주파수가 불안정해지면 전송을 시작합니다.문제가 감지되면 ATS는 부하를 백업 소스로 전환합니다.주전원이 복구되면 부하를 다시 전환합니다.

STS(정적 전송 스위치)를 이해하고 계십니까?

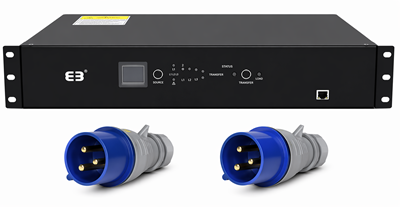

그림 2. 랙 장착형 STS 솔리드 스테이트 전원 장치

에이 정적 전환 스위치(STS) 는 고체 장치 전자 부품을 사용하여 두 개의 활성 소스 간에 전력을 전송하는 것입니다.

지속적으로 전력 품질을 모니터링하고 불안정성이 감지되면 대체 소스로 전환합니다.전송이 즉시 이루어지므로 중단 없이 지속적인 전력 공급이 가능합니다.

이로 인해 STS는 빠르고 안정적인 전력 전송이 필요한 시스템에 적합합니다.

일반적인 ATS 및 STS 유형

ATS의 종류

• 개방형 전환 ATS: 중단 전 전환으로 인해 짧은 중단이 발생합니다.

• 폐쇄형 전환 ATS: 보다 원활한 전송을 위해 두 소스를 일시적으로 연결합니다.

STS의 종류

• 단상 STS: 개별 장비 또는 분기 회로와 같은 소규모 부하에 사용됩니다.

• 3상 STS: 산업 시스템 및 데이터 센터의 더 큰 부하를 위해 설계되었습니다.

• 랙 장착형 STS: 국부적인 보호 및 공간 효율성을 위해 서버 랙 내부에 설치됩니다.

• 바닥 장착형 STS: 대규모 시설의 중앙 집중식 전력 분배에 사용됩니다.

• 유지보수 바이패스 기능이 있는 STS: 부하에 대한 전력을 중단하지 않고 서비스를 수행할 수 있습니다.

• 이중 입력 STS: 더 높은 신뢰성과 이중화를 위해 두 개의 독립적인 전원으로 작동합니다.

ATS와 STS 비교

특징	ATS	STS
스위칭 속도	50~100밀리초	1~4밀리초
전력 연속성	짧은 중단	원활한 전송
스위칭 기술	전자기계	고체 전자 장치
유지 보수 요구 사항	움직이는 부품으로 인해 보통	하부, 움직이는 부품 없음
시스템 신뢰성	높음	매우 높음
에너지 효율성	98~99%	96~98%
작동 소음	보통	침묵
로드 호환성	대부분의 전기 부하	민감한 전자 장비
예상 수명	20~25년	25~30년
현재 용량	최대 4000A 이상	최대 3000A
전압 범위	중전압까지 넓은 범위	일반적으로 저전압 시스템

ATS 및 STS의 응용

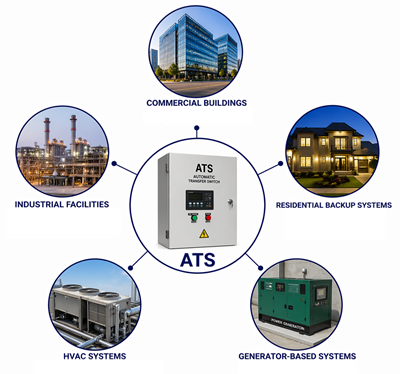

그림 3. 다양한 시스템에 걸친 ATS 애플리케이션

ATS

• 상업용 건물

• 산업시설

• 주거용 백업 시스템

• HVAC 시스템

• 발전기 기반 시스템

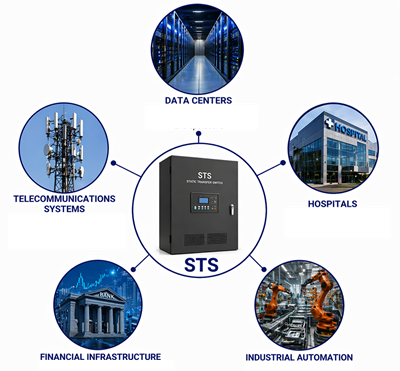

그림 4. 연속 전력 시스템을 위한 STS 애플리케이션

STS

• 데이터 센터

• 통신 시스템

• 병원

• 금융 인프라

• 산업 자동화

ATS와 STS의 응답 시간

• STS는 밀리초 이내에 전력을 전송합니다.

• ATS 환승 시간은 다양하며 특히 발전기 기반 시스템에서는 지연이 포함될 수 있습니다.

ATS 또는 STS를 선택하는 방법

ATS 선택

ATS는 전력 전송 중 짧은 중단을 견딜 수 있는 시스템에 적합합니다.하나를 선택할 때 전력 용량, 정격 전압, 전송 유형 등의 요소를 고려하는 것이 중요합니다.비용 효율적인 백업 전원 애플리케이션을 위한 이상적인 선택입니다.

STS 선택

STS는 중단 없는 작동이 필요한 시스템에 가장 적합합니다.하나를 선택할 때 부하 요구 사항과 전송 속도를 평가하는 것뿐만 아니라 향상된 안정성을 위해 이중화 및 모니터링과 같은 기능을 고려하는 것이 중요합니다.

ATS 및 STS에 대한 표준 및 규정 준수

올바른 ATS 또는 STS를 선택하려면 성능 이상의 것이 필요합니다.또한 시스템 신뢰성에 대한 명확한 이해와 함께 업계 표준을 준수해야 합니다.

ATS 시스템 다음과 같은 주요 표준을 따르십시오. UL 1008, NEC 조항 700, 701, 그리고 702, IEEE 446, 그리고 네마 지침.이러한 표준은 비상 및 대기 전력 시스템에 대한 안전, 설치 및 운영 요구 사항을 정의합니다.

STS 시스템 다음과 같은 표준을 따르십시오. IEC 62310, UL 1008S, IEEE 446, 그리고 네마 지침.이는 무접점 스위칭 성능과 고신뢰성 전력 애플리케이션에 중점을 둡니다.

이러한 표준을 따르면 안전한 작동, 적절한 시스템 설계 및 장기적인 신뢰성이 보장됩니다.

시스템 성능 및 안전 가이드

카테고리	ATS(자동전환스위치)	STS(정적 전환 스위치)
성능 팁	매월 테스트 정전 시 적절한 대응을 위해 검사 마모나 먼지가 있는지 매년 연락하십시오. 시간 설정 의도하지 않은 전환을 방지하기 위해 지연합니다. 수행 연간 전체 부하 테스트.	모니터 전원 전압, 주파수 등의 품질. 유지하다 과열을 방지하는 냉각 시스템. 테스트 우회 정기적으로 기능합니다.고조파 레벨을 확인하고 필요한 경우 필터를 설치하십시오.
일반적인 문제	환승 실패 및 의도하지 않은 전환.	불안정 스위칭 및 높은 고조파 레벨.
문제 해결	컨트롤 확인 전원 및 퓨즈.전압 연결을 확인하십시오. 검사 기계 부품. 조정하다 의도하지 않은 전환을 방지하고 전력 품질을 향상시키기 위한 설정입니다.	소스 확인 동기화.제어 회로를 확인합니다.접지 및 차폐를 검사하십시오. 개선하다 전송 설정을 필터링하거나 조정합니다.
설치 지침	적절한지 확인하세요 접지 및 본딩. 지역 팔로우 전기 코드.정기적인 유지 관리를 수행하고 문서를 보관하십시오.	적절한지 확인하세요 접지 및 본딩. 지역 팔로우 전기 코드. 수행 정기적인 유지 관리 및 문서 보관.

결론

ATS는 짧은 중단이 허용되는 백업 전원을 위한 실용적인 선택입니다.STS는 민감한 장비에 빠르고 지속적인 전력이 필요한 시스템에 더 적합합니다.올바른 시스템을 선택하고 적절하게 유지 관리하면 안정적이고 안전한 작동이 보장됩니다.
