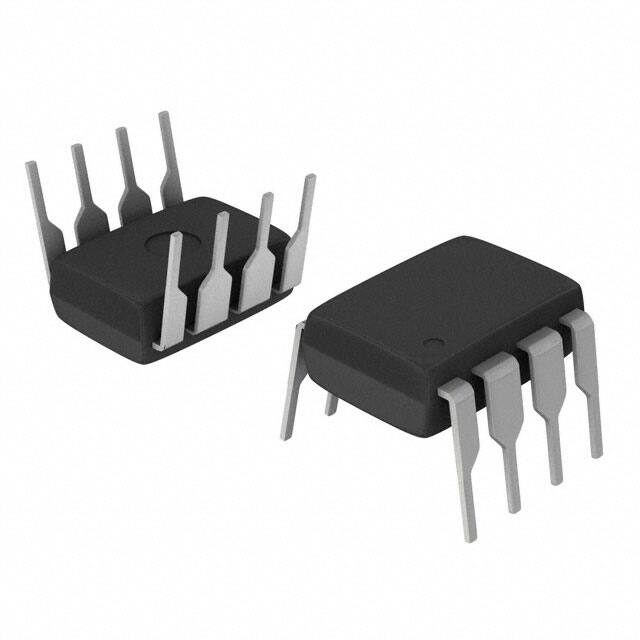

NJM4560 듀얼 OP-AMP : 설계 기능, 사양 및 다양한 응용 프로그램
2024-11-19 2851

NJM4560 듀얼 작동 증폭기 IC는 전자 제품 영역에서 주목할만한 구성 요소로 나타납니다.반도체, 커패시터, 저항기 및 다양한 통합 회로에 걸쳐있는 광대 한 재고를 통해 전문가는이 구성 요소의 풍부한 잠재력을 탐색 할 수 있습니다.이 자원 접근성은 엔지니어와 개발자가 다양성과 효율성으로 표시된 전자 시스템을 제작하여 기술 애플리케이션의 광범위하고 역동적 인 요구를 공명 할 수 있도록합니다.NJM4560의 다양성과 효율성은 전자 설계의 기반 역할을하며 고유 한 기술 과제에 맞게 조정 된 혁신적인 솔루션을 촉진합니다.또한 광범위한 가용성은 비용 효율적이고시기 적절한 프로젝트 실행에 기여합니다.결과적으로, 그것은 업계 전문가들 사이에서 선호되는 선택이되어 기술을 발전시키는 데있어 운영 앰프의 영향력있는 역할을 보여줍니다.

목록

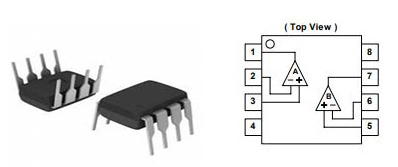

NJM4560 핀아웃

핀 번호	핀 이름	설명
1,7	산출	증폭 된 것을 제공합니다 오디오 출력
2,6	반전 입력 (In-)	반전 핀 앰프는 일반적으로 접지됩니다
3,5	비 반전 입력 (in+)	비 반전 핀 오디오 신호가 제공됩니다
4	vcc-	연결 음성 공급 레일
8	VCC+	긍정적으로 연결되었습니다 공급 레일

NJM4560 CAD 모델

NJM4560 개요

그만큼 NJM4560 운영 앰프는 높은 게인과 광범위한 대역폭을 요구하는 응용 분야에서 두드러집니다.최대 20V 피크-피크 출력을 400Ω 하중으로 전달하면서 전임자 인 NJM4558보다 정교한 디자인으로 가능한 선명한 발전을 보여줍니다.성능은 특히 활성 필터, 통신 시스템 및 정밀 계측에 적합합니다.

NJM4560을 소형 전자 설정에 통합하면 표면 장착 마이크로 패키지 옵션이 제공되며 크기 제약 조건에도 불구하고 공간 사용을 최적화합니다.이 디자인은 품질을 손상시키지 않으면 서 다운 사이징으로 업계의 움직임을 반영합니다.고 충실도 오디오 장비에서 통신 기기에 이르기까지 NJM4560의 작은 폼 팩터는 매우 유리합니다.개인 경험은 수축 된 설계에서 신호 선명도를 보존하려면 소음과 간섭을 완화하기 위해 전략적 레이아웃 및 접지 관행이 필요하며 앰프의 기능을 보존합니다.

NJM4560은 NJM4558을 능가하여 슬림 속도와 대역폭이 증가하여 고속 신호의 정확한 관리를 촉진합니다.이러한 개선은 충실도와 안정성이 큰 의미를 지니고있는 정밀 계측에서 특히 유리합니다.NJM4560과 같은 작동 증폭기는 선형성과 최소 왜곡으로 인해 종종 선택됩니다. 설계 단계에서 엔지니어의 세심한 튜닝이 필요합니다.설계 및 테스트에 대한 실습 경험은 복잡한 설정에서도 이러한 기능이 정확한 신호 처리를 보장하는 데 중요한 역할을 강조합니다.

명세서

NJR Corporation에서 제작 한 NJM4560D는 다양한 기술 특성을 특징으로하는 다각적 인 구성 요소로 작동합니다.전압 사양, 전력 소실 및 뚜렷한 전기 속성과 같은 요소는 주로 성능을 형성합니다.각 매개 변수를 철저히 이해하면 이러한 변수들 사이의 복잡한 시너지 효과를 이해하면서 강력한 전자 시스템의 개발을 촉진합니다.

유형	매개 변수
공장 리드 타임	16 주	장착 유형	구멍을 통해
패키지 / 케이스	8-DIP (0.300, 7.62mm)	공급 업체 장치 패키지	8-DIP
작동 온도	-40 ° C ~ 85 ° C	포장	튜브
게시	2011	부품 상태	쓸모없는
수분 감도 수준 (MSL)	1 (무제한)	회로 수	2
전류 - 공급	4.3ma	슬림 속도	4V/μs
증폭기 유형	범용	전류 - 입력 바이어스	40na
전압 - 공급, 단일/듀얼 (±)	± 4V ~ 18V	대역폭 제품을 얻습니다	10MHz
전압 - 입력 오프셋	500μV	ROHS 상태	ROHS 준수

NJM4560의 특징

전압 범위 및 호환성

NJM4560은 4 ~ 18V에 걸친 공급 전압 범위 내에서 효율적으로 작동하여 적용 가능성을 넓 힙니다.적응 가능한 전압 공급은 다양한 전자 설계 배열에 연결되어 소형 장치와 더 큰 시스템 모두에 완벽하게 맞습니다.이 유연성은 다양한 플랫폼에서 혁신을 초대합니다.

전력 소실 및 효율성

NJM4560은 Milliwatt 범위에서 전력 소산을 예술적으로 관리하여 민감한 회로가 원활하게 작동 할 수있는 환경을 만듭니다.휴대용 전자 장치 에서이 세심한 전력 처리는 열과 운영 효율성의 균형을 유지하면서 장치 수명을 유지하기위한 초석이됩니다.

대역폭 및 성능

대역폭이 10MHz에 도달하면이 작동 증폭기는 빠른 신호 처리를 용이하게합니다.오디오 및 고속 애플리케이션 모두에서 명확한 정밀도를 제공하면 오디오 엔지니어링과 같은 분야의 전문가에 대한 경험이 풍부합니다.

전압 게인 및 신호 무결성

NJM4560은 100 dB의 상당한 전압 게인을 자랑하는 강력한 증폭을 제공합니다.90 DB의 뛰어난 공통 모드 제거 비율은 소속 오디오 시스템 및 필수 신호 분석에 대한 명확성을 보존하는 데 중요한 요소 인 노이즈 간섭을 억제함으로써 신호 신뢰성을 보장하는 데 독특한 역할을합니다.

스피커 임피던스 및 응용 프로그램 적합성

4Ω 스피커 임피던스에 최적화 된 NJM4560은 선명하고 강력한 사운드 출력을 요구하는 오디오 시스템에서 이상적인 응용 프로그램을 발견했습니다.구성 요소의 임피던스 호환성은 오디오 향상에서의 역할을 강조하여 사용자가 일관되고 우수한 청각 경험을 즐길 수 있도록합니다.

포장 옵션 및 설계 유연성

NJM4560은 8 핀 딥, DMP, SOP 및 SIP와 같은 다양한 포장 옵션으로 발표되어 다양한 디자인 과제를 충족시키는 데 대한 다재다능한 디자이너를 제공합니다.이러한 옵션은 다양한 시스템에 더 부드러운 통합을 용이하게하고 전통적인 전자 인프라에서 칩의 광범위한 적용 가능성을 강조합니다.이 설계 유연성은 공간과 기능을 최적화하기위한 경로를 열어 현대 전자 제품을 형성하는 데 중요한 고려 사항입니다.

NJM4560의 다양한 응용

NJM4560 운영 앰프는 오디오 엔지니어링에서 적응 가능한 역할로 유명합니다.특히, 명확한 청각 경험을 생성하고 신호 처리를 향상시켜 AM/FM 라디오의 오디오 품질을 정제하는 앰프의 필수 구성 요소 역할을합니다.휴대용 음악 장치에서는 컴팩트하고 효과적인 오디오 증폭을 가능하게하여 배터리 수명 및 장치 크기의 한계 (휴대용 전자 장치 설계의 지속적인 도전)의 성능 요구를 능숙하게 균형을 유지합니다.

오디오 시스템의 증폭

NJM4560은 저전력 오디오 시스템에 광범위하게 사용됩니다.전력 사용량을 최소화하면서 깨끗하고 정확한 사운드를 제공 할 수있는 능력은 그 인기에 크게 기여합니다.실제 시나리오에서 오디오 장비 환경 내에서 수년에 걸쳐 수년에 걸쳐 미세 조정 된 접근 방식 인 오디오 신호를 안정화시키고 왜곡을 최소화하는 피드백 메커니즘을 통해 성능을 향상시킬 수 있습니다.엔지니어는 종종 신중한 구성 요소 및 회로 아키텍처에 중점을 두어 우수한 오디오 충실도를 달성하는 데 중추적 인 것으로 인식합니다.

전자 부품의 통합

이 작동 증폭기는 간단한 증폭을 넘어서서 Wien Bridge Oscillators 및 Audio Booster와 같은 구성 요소의 필수 요소가됩니다.정확한 사인파를 생성하는 데 사용되는 Wien Bridge Oscillators는 NJM4560의 일관된 안정성과 정밀도를 활용합니다.오디오 부스터는 음질을 줄이지 않고 신호 강도를 향상시키는 능력을 이끌어냅니다.선형 왜곡없이 다양한 신호 부하를 관리하는 NJM4560의 역량은 신뢰성이 핵심 기대치 인 전문 오디오 설정에서 찬사를 받았다는 것이 주목할 만하다.

고급 오디오 응용 프로그램에 대한 통찰력

정교한 응용 분야에서 NJM4560의 열 안정성 및 저음 생산은 고 충실도 오디오 시스템에 이상적입니다.그것은 운영 열을 효율적으로 관리하여 소비자 및 전문 오디오 경기장 모두에게 필수적인 장수와 지속적인 성능을 촉진합니다.전문가들은 종종 NJM4560을 새로운 오디오 기술 개발 모델로 강조하여 고품질 오디오 솔루션의 수용의 원동력으로 효과적인 성능 비용 균형을 인정합니다.

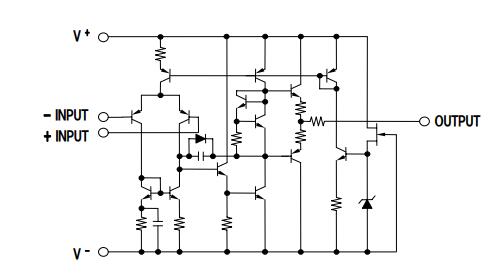

NJM4560 회로

NJM4560에 해당합니다

-C4556C

NJM4560 사용에 적합합니다

NJM4560은 오디오 관련 애플리케이션에서 중요한 역할을하는 듀얼 작동 증폭기입니다.높은 게인과 임피던스를 원활하게 처리하면 오디오 회로를 제작하는 데 중심적인 플레이어가됩니다.엔지니어는 단일 또는 이중 공급 전압에서 작동 할 수 있으므로 다양한 회로 설계 기회를 제공 할 수 있으므로 설계 유연성을 높이 평가합니다.

우수한 오디오 응용 프로그램

NJM4560은 우수한 게인 특성으로 인해 오디오 애플리케이션에서 빛을 발하며, 이는 뛰어난 정확도와 최소한의 왜곡으로 오디오 신호 증폭을 허용합니다.노이즈 최소화가 중요한 고 충실도 오디오 시스템에서 NJM4560은 귀중한 것으로 판명됩니다.예를 들어, 헤드폰 앰프에서는 더 풍부한 청각 경험을 위해 저주파 및 고주파 출력을 모두 향상시킵니다.또한 프리 앰프에서 다양한 오디오 뉘앙스를 수용하여 추가 증폭 전에 신호의 품질과 균형을 보장합니다.

설계 유연성

단일 및 이중 공급 전압 모두에서 작동하는 NJM4560은 여러 전자 시나리오에 대한 적합성을 향상시킵니다.이 적응성은 회로의 광범위한 재 설계없이 다른 전원 공급 장치 설정 간의 전환을 완화시킵니다.이 특성은 전원이 다른 휴대용 오디오 장치에서 특히 유용하여 설계자는 에너지 효율을 손상시키지 않고 성능 수준을 지속적으로 유지할 수 있습니다.

우수한 오디오 증폭을 위해 NJM4560 사용

오디오 시스템에서 NJM4560의 이점을 이해합니다

NJM4560 듀얼 작동 증폭기는 강력한 오디오 증폭 솔루션을 개발하는 데 중요한 역할을합니다.적응성은 단일 및 이중 전압 공급품을 모두 지원하므로 두드러집니다.둘 중 하나와 함께 작동 할 수 있지만, 이중 전압 공급품을 사용하면 향상된 오디오 성능을 제공하여 신호 대 잡음비를 향상시키고 왜곡을 줄이며, 이는 고품질 사운드 재생을 달성하는 데 필수적입니다.

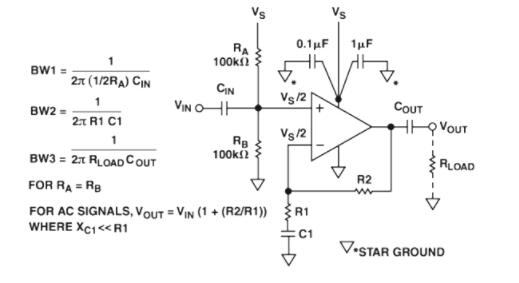

단일 공급 비 반전 증폭기 회로

정확한 편향 기술

비 반전 터미널에서 정확한 바이어스를 달성하면 앰프의 효율성 및 사운드 출력 품질에 큰 영향을 미칩니다.잠재적 분배기, 제너 다이오드 및 선형 전압 조절기를 포함한 다양한 접근법이 종종 특정 전압 요구 사항을 충족시키기 위해 사용됩니다.이 중 잠재적 인 분배기는 직접성과 신뢰성을 선호하여 입력 신호를 미세 조정하는 방법을 제공합니다.오디오 전자 제품에 대한 상당한 경험을 가진 실무자들은 신뢰성을 위해이 방법에 의존하는 경향이 있습니다.

대역폭 및 소음 관리의 영향

작동 증폭기의 대역폭은 공급 전압 v ariat 이온 및 공통 모드 노이즈의 영향을받을 수 있기 때문에 회로의 전체 성능을 결정하는 데 중요한 역할을합니다.이러한 요소를 이해함으로써 적절한 우회 커패시터를 선택하고 효과적인 레이아웃을 설계하면 간섭이 줄어들 수 있습니다.전용 오디오 엔지니어는 신중한 PCB 설계를 자주 우선 순위로 삼아 소음을 제한하고 안정적인 기능을 유지하는 데 도움이됩니다.

열 특성 관리

NJM4560의 열 특성을 해결하려면 히트 싱크 또는 열 패드 사용과 같은 효과적인 열 소산 전략이 포함됩니다.그렇게함으로써, 열 드리프트로 인한 음질의 저하는 피할 수있다.이 과정은 다양한 작업 조건에서 열 프로파일의 이해를 요구합니다.여기에서 노련한 엔지니어는 경험적 통찰력을 활용하여 성능을 최적화하고 우수한 오디오 품질을 유지합니다.

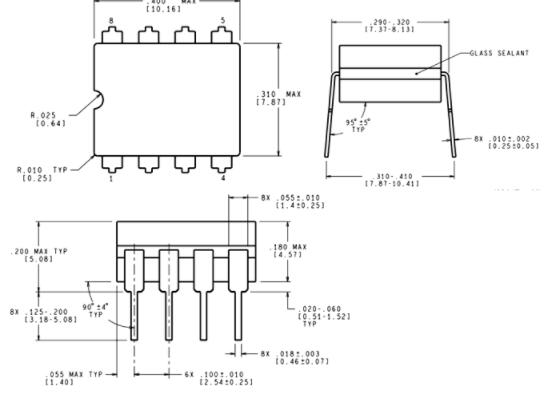

NJM4560 포장

NJM4560 제조업체

1959 년에 설립 된 NEW Japan Radio Company (NJRC)는 반도체 필드 내에서 주목할만한 존재로 성장했습니다.Raytheon Company와 함께 NJRC는 정교한 바이폴라 및 CMOS 선형 통합 회로 (ICS)를 만드는 데 탁월합니다.파트너십은 각 회사의 강점을 결합하여 창의적인 엔지니어링 및 탄력성 생산 능력을 모았습니다.

데이터 시트 PDF

NJM4560 데이터 시트

NJM4560 세부 사항 PDF
NJM4560 PDF -DE.PDF
