디지털 프로젝트에서 74HC86 독점 또는 게이트 사용 : 핀아웃 및 응용 프로그램
2024-11-19 4895

이 기사는 디지털 회로의 다목적 4 채널 2 입력 독점 또는 게이트 기본 인 74HC86을 살펴 봅니다.Toshiba Semiconductor가 개발 한이 제품은 정확한 논리 작업에 필요한 강력한 기능과 적응성으로 두드러집니다.이 기사는 핀 구성, 애플리케이션 및 운영 특성을 다루며 현대 디지털 아키텍처에서의 사용을 강조합니다.74HC86이 회로 설계 및 시스템 성능을 향상시키는 방법을 알아 내고 기술 프로젝트를 개선 할 수있는 잠재력을 탐색하십시오.

목록

1. 74HC86에 대한 완전한 세부 사항

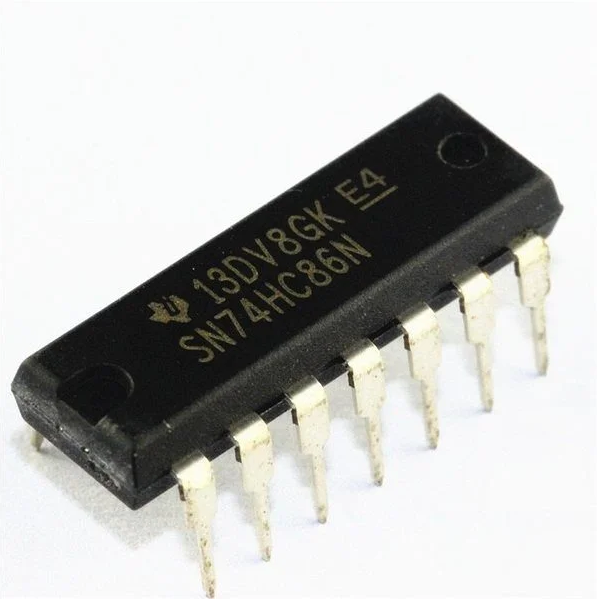

74HC86

74HC86에 대한 자세한 내용

그만큼 74HC86 Chip은 4 개의 2 입력 독점 또는 (XOR) 게이트를 포함하며, 각각 디지털 회로 설계의 강화를위한 입력 클램프 다이오드가 장착되어 있으며 2.0V ~ 6.0V 전압 범위에서 작동합니다.이 게이트는 표준화 된 푸시 풀 출력을 특징으로하므로 산술 회로의 신호 처리 및 플립 플롭 설계를 포함하여 다양한 전자 응용 프로그램에 매우 적합합니다.디지털 인터페이스에서 신호 무결성과 정확도를 유지하는 데있어 이러한 XOR 게이트를 소중히 여기습니다.XOR 게이트는 주로 보안 데이터 암호화를위한 통신에서 오류 감지 및 데이터 검증에 필요합니다.

74HC86의 핀 구성

Pin Configuration for 74HC86

74HC86 CAD 모델

74HC86 CAD Models

74HC86의 특성

특징	사양/세부 사항
출력 드라이브 용량	10 LSTTL로드
산출 호환성	직접 CMOS, NMOS 및 TTL과의 인터페이스
운영 전압 범위	2.0 ~ 6.0 v
입력 전류 (낮은)	1.0 a
소음 면제	높은 소음 CMOS 장치의 면역
표준 규정 준수	Jedec을 만난다 표준 번호 7A
ESD 성능	HBM : 2000 V; 기계 모델 : 200 v
칩 복잡성	56 개 또는 14 동등한 게이트
환경 규정 준수	무연 장치

기술 사양

Toshiba 반도체 및 저장 74HC86D 기술적 기능, 특성, 매개 변수 및 구성 요소 :

유형	매개 변수
공장 리드 타임	12 주
설치 유형	표면 마운트
패키지 / 사례	14 -Soic (0.154, 3.90mm 너비)
표면 산	예
논리 레벨 - 높음	1.5V ~ 4.2V
논리 레벨 - 낮음	0.5V ~ 1.8V
운영 온도	-40 ° C ~ 125 ° C
포장	컷 테이프 (CT)
시리즈	74HC
부분 상태	활동적인
수분 민감도 수준 (MSL)	1 (무제한)
수의 수 종료	14
전압 - 공급	2V ~ 6V
단말기 위치	이중
단말기 형태	갈매기 날개
정점 리플 로우 온도 (cel)	지정되지 않았습니다
수의 수 기능	4
공급 전압	5V
시간 @ 피크 리플 로우 온도 - 최대 (S)	지정되지 않았습니다
공급 전압 - 최대 (VSUP)	6V
공급 전압 -Min (VSUP)	2V
수의 수 회로	4
가족	HC/UH
수의 수 입력	2
논리 유형	xor (독점 또는)
맥스 전파 지연 @ V, Max Cl	17NS @ 6V, 50pf
번식 지연 (TPD)	180 ns
현재의 - 정지 (최대)	1μa
길이	8.65mm
키 좌석 (최대)	1.75mm
너비	3.9mm
로스 상태	로스 준수

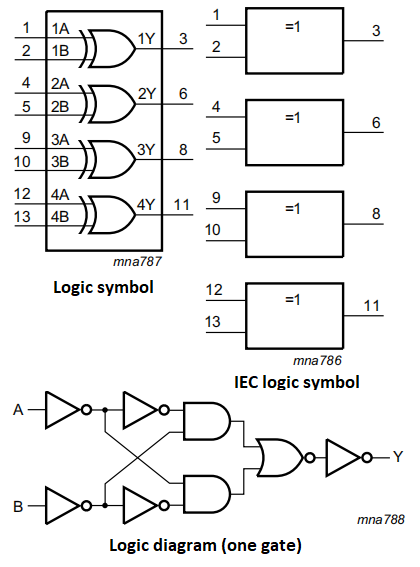

74HC86의 작동 다이어그램

Operational Diagram of 74HC86

74HC86의 응용

산술 회로

74HC86은 일반적으로 추가기 및 빼기, 특히 XOR 게이트가 합산 비트에 중요합니다.

패리티 생성기 및 체커

74HC86은 데이터 전송 시스템에서 오류 감지에 사용되어 통신 신뢰성을 향상시키는 패리티 비트를 생성하고 점검 할 수 있습니다.

신호 처리

XOR 게이트는 두 신호의 유사성을 비교하는 데 사용되므로 변조 및 무결성 검사가 필요한 다양한 신호 처리 작업에서 가치가 있습니다.

논리 비교기

디지털 시스템에서 XOR 게이트는 입력이 다른지 여부를 결정하여 논리 비교 작업에 유용합니다.

암호화 시스템

XOR 작업은 많은 암호화 알고리즘에서 기본적이며 비트를 토글하는 데 사용되어 데이터 보안에 기여합니다.

디지털 제어 시스템

디지털 신호의 차이에 따라 의사 결정이 필요한 제어 로직 회로에 사용할 수 있습니다.

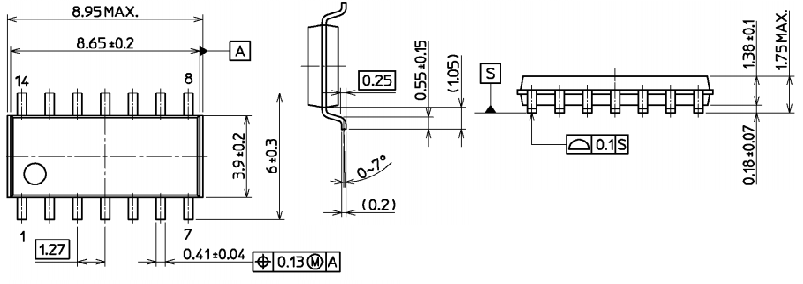

74HC86 포장

74HC86 Packaging

제조업체 세부 사항

Toshiba는 전자 제품, 반도체 및 IT 부문을 주로 74HC86과 같은 제품과 함께 산업 표준 및 기술적 변화에 영향을 미쳤습니다.연구 개발에 대한 회사의 약속은 반도체에서 가계 전자 제품에 이르기까지 다양한 제품에 반응하여 시장 요구에 부응합니다.플래시 메모리 기술에 대한 Toshiba의 혁신은 데이터 저장에 혁명을 일으켜 다양한 플랫폼에서 속도와 효율성을 향상 시켰습니다.전략적 예측과 결합 된 PC와 소비자 전자 제품에서 Toshiba의 강력한 존재는 기술적 변화와 습관에 효과적으로 적응할 수있게합니다.
