전기 회로에서의 다른 유형의 릴레이와 그 기능
2025-09-16 18616

릴레이는 현대 전기 및 전자 시스템에 유용합니다.작은 제어 신호가 더 큰 전류와 전압을 안전하게 작동시킬 수있는 스위치 역할을합니다.릴레이가 어떻게 구축되는지, 작동 방식 및 그들이 취하는 많은 형태를 배우면 회로를 안전하고 신뢰할 수 있으며 효율적으로 유지하는 데있어 그들의 중요성을 더 잘 이해할 수 있습니다.

목록

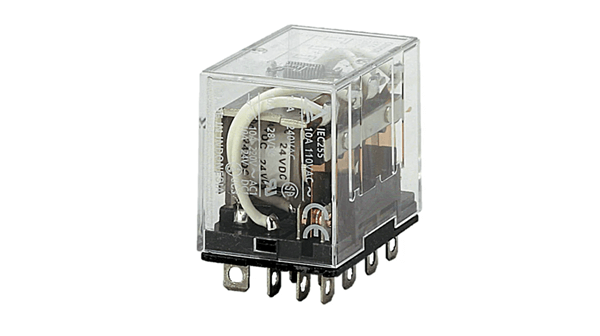

그림 1. 릴레이

릴레이 란?

계전기 회로의 전류 흐름을 제어하도록 설계된 전기 작동 스위치입니다.저전력 신호가 고급 회로를 작동시켜 안전성과 효율적인 제어를 제공합니다.간단히 말해서, 작은 입력 신호는 훨씬 더 큰 출력 부하를 관리 할 수 ​​있습니다.

릴레이는 몇 가지 중요한 기능을 수행합니다.장치를 시작하거나 중지하고 약한 신호를 더 강한 신호로 증폭시키고 단일 명령으로 여러 회로를 제어 할 수 있습니다.이것은 단순하고 복잡한 전기 시스템 모두에 필수적입니다.정밀한 스위칭을 가능하게함으로써 릴레이는 전기 및 전자 애플리케이션에서 안정성, 안전성 및 유연성을 제공합니다.

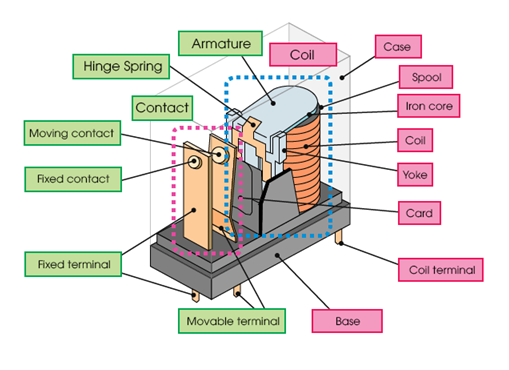

그림 2. 일반적인 릴레이 구조

릴레이 작동 방식

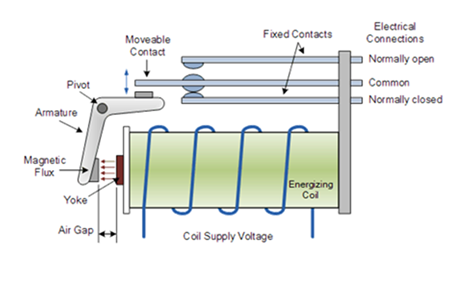

그림 3. 릴레이 작업 작업

릴레이는 전자기 코일을 사용하여 전기 접점을 이동시키는 전기자를 움직여 작동합니다.이를 통해 작은 제어 신호가 더 큰 전류 또는 전압을 전환 할 수 있습니다.그림 3 다이어그램은이 과정을 올바르게 보여줍니다.코일, 자기 경로, 전기자 및 NC와 터미널이없는 접촉 운동을 보여줍니다.

코일이 활력이되지 않으면 자기장이 없습니다.전기자는 휴식 위치에 머무르며 공통 접점을 정규 폐쇄 터미널에 연결하는 동안 정상적으로 개방 된 터미널이 연결이 끊어집니다.

코일에 전압이 적용되면 전류는 전기자를 코어쪽으로 당기는 자기장을 생성합니다.이동 가능한 접촉은 정상적으로 닫힌 터미널을 떠나 정상적으로 열린 터미널에 연결합니다.코일이 에너지가 탈지되면 자기장이 사라집니다.스프링은 전기자를 뒤로 밀어 정상적으로 닫힌 터미널과 공통 접촉을 다시 연결합니다.

세 가지 주요 연결은 일반적이며 일반적으로 닫히고 일반적으로 열려 있습니다.코일이 꺼져 있는지 또는 에너지가 있는지에 따라 NC와 NO 사이의 공통 이동.릴레이는 제어 회로와 하중 회로 간의 분리를 제공합니다.

릴레이 유형

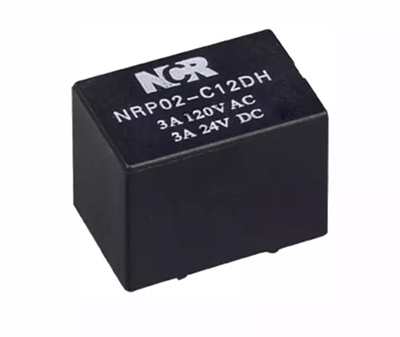

그림 4. 전자 기계 릴레이 (EMR)

전자 기계 릴레이 (EMR)

ELR (Electromechanical Relays)은 코일, 전기자 및 접점을 사용하여 회로를 전환합니다.이 유형에서 코일은 전기자를 움직이는 자기 력을 생성합니다.이 움직임은 접점을 열거 나 닫으므로 작은 제어 신호가 더 큰 전기 하중을 전환 할 수 있습니다.여기에는 여러 하위 유형이 포함됩니다.

• AC 및 DC 하중의 기본 스위칭을위한 일반 목적 릴레이

• 빠른 저전류 신호 스위칭을 위해 유리 튜브에 밀봉 된 얇은 금속 갈대가있는 리드 릴레이

• 연속 코일 전력없이 마지막 상태를 유지하는 래칭 릴레이

• 열에 반응하고 오버로드로부터 회로를 보호하는 열전기 릴레이

• 시퀀싱 및 모터 제어를위한 온화 또는 오프타 스위칭을 제공하는 시간 지연 계전기.이 릴레이는 제어 패널, 모터 드라이브 및 산업 자동화 시스템에서 널리 사용됩니다.

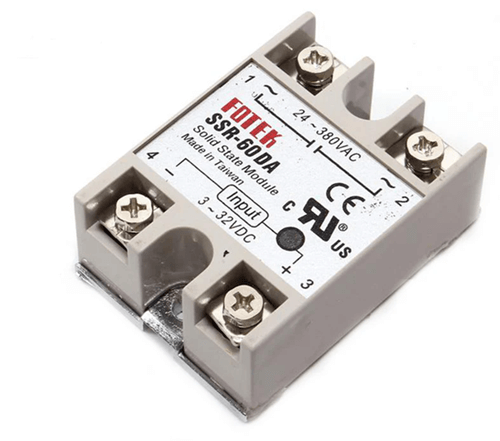

그림 5. 솔리드 스테이트 릴레이 (SSR)

솔리드 스테이트 릴레이 (SSR)

솔리드 스테이트 릴레이 (SSR)는 움직이는 부품 대신 반도체 장치를 사용합니다.솔리드 스테이트 릴레이 (SSR)에는 이동 접점이 없습니다.스위칭은 전자 구성 요소에 의해 전적으로 수행되므로 전자 역학적 릴레이에 비해 더 빠르고 조용하며 내구성이 뛰어납니다.또한 여러 유형이 있습니다.

• 전류 부하를 교대로 전환하기위한 AC SSR

• 직류 하중 전환을위한 DC SSR

• 전기 소음을 줄이기 위해 제로 전압 지점에서 전환하는 제로 크로스 SSR

• 파형 위치에 관계없이 인스턴트 스위칭을 허용하는 임의의 턴온 SSR

SSR은 내구성이 뛰어나고 침묵하며 빠르므로 HVAC, 난방 시스템 및 고주파 산업 응용 분야에 적합합니다.

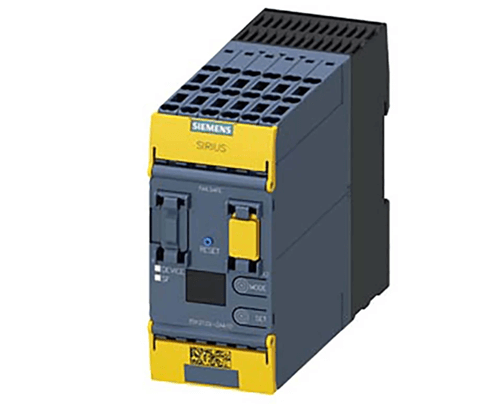

그림 6. 안전 계전기

안전 릴레이

안전한 셧다운이 필요한 중요한 시스템을 위해 설계되었습니다.결함 중에 기계가 즉시 중지되도록 비상 정지, 가드 스위치 및 안전 센서를 모니터링합니다.

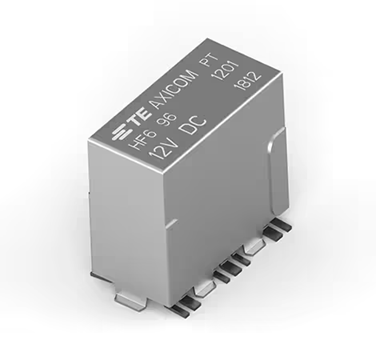

그림 7. 고주파 릴레이

고주파 릴레이

고주파 릴레이는 RF 및 마이크로파 회로에서 신호 품질을 유지합니다.이들은 통신, 안테나 및 낮은 손실과 고립이 필수적인 테스트 장비에 사용됩니다.

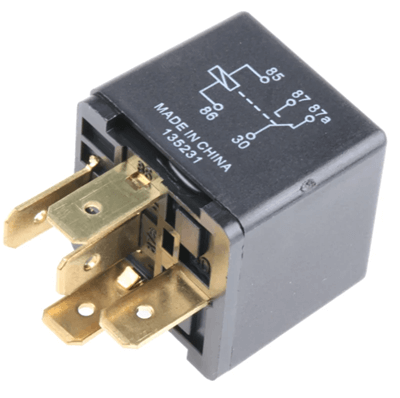

그림 8. 자동차 릴레이

자동차 릴레이

자동차 릴레이는 차량의 진동, 열 및 전압 변동을 견딜 수 있도록 제작되었습니다.조명, 점화, 연료 펌프 및 기타 자동차 전기 시스템을 제어합니다.

릴레이 연락처 유형

릴레이 설계는 릴레이가 제어 할 수있는 회로 수와 각 회로에 사용할 수있는 출력 경로 수를 설명하는 폴과 던지기로 정의됩니다.

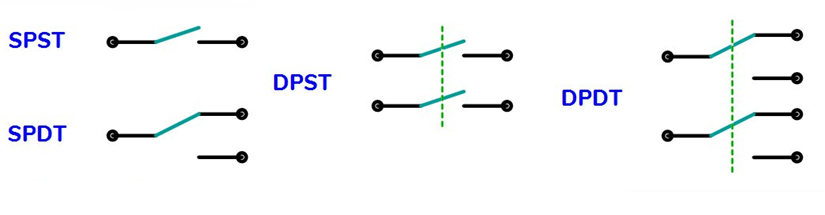

그림 9. 릴레이 접점 유형

단일 극 싱글 던지기 (SPST)

단일 극 단일 던지기 릴레이는 하나의 출력 경로로 하나의 회로를 제어합니다.기본 ON/OFF 스위치처럼 작동하므로 조명, 팬 또는 히터를 켜는 것과 같은 간단한 응용 프로그램에 이상적입니다.에너지가 발생하면 접점이 기본 상태에서 변경되어 필요에 따라 회로를 열거 나 닫습니다.

단일 기둥 더블 던지기 (SPDT)

단일 폴 더블 던지기 릴레이는 하나의 회로를 제어하지만 두 개의 출력 경로를 제공합니다.공통 터미널은 릴레이가 꺼져있을 때 정상적으로 닫힌 접촉에 연결하고 에너지가 발생할 때 정상적으로 열린 접점으로 전환됩니다.이 두 경로 간의 전환 능력은 SPDT 릴레이가 소스 선택, 신호 라우팅 또는 자동 백업 스위칭과 같은 응용 프로그램에 유용하게 만듭니다.

더블 극 싱글 던지기 (DPST)

이중 극 단일 던지기 릴레이는 단일 동작으로 동시에 두 개의 별도 회로를 제어 할 수 있습니다.코일에 활력이 생기면 두 회로가 열리거나 가깝습니다.이 유형은 종종 안전을 위해 라이브 라인 및 중립선을 모두 전환 해야하는 AC 메인 애플리케이션 또는 두 가지 하중이 동시에 작동 해야하는 시스템에서 사용됩니다.

더블 극 더블 던지기 (DPDT)

이중 폴 더블 던지기 릴레이에는 2 개의 극이 있으며 각각 2 개의 던지기가있어 코일 1 개로 작동하는 2 개의 SPDT 릴레이에 해당합니다.에너지가 활성화되면 두 극은 정상적으로 닫히고 일반적으로 열린 접점 사이를 동시에 전환합니다.극성을 역전 시키면 DC 모터가 반대 방향으로 회전 할 수 있기 때문에이 설계는 특히 운동 방향 제어에 유용합니다.DPDT 릴레이는 또한 전원 사이를 전환하거나 H- 브리지 제어 회로를 만드는 데 효과적입니다.

릴레이 스위치 회로 이해

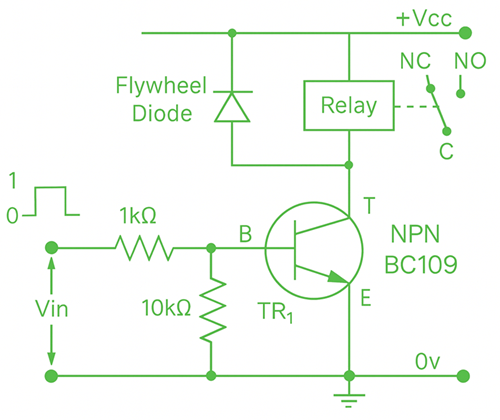

NPN 릴레이 스위치 회로

그림 10. NPN 릴레이 스위치 회로

NPN 릴레이 스위치 회로는 저전력 신호를 사용하여 고출력 장치를 제어하는 ​​간단한 방법입니다.트랜지스터는 입력 전압이베이스에 적용될 때 릴레이 코일에 전원을 공급하는 드라이버로 작동합니다.입력이 0이면 기본 전류 흐름이 없으면 트랜지스터가 꺼지고 릴레이 코일은 에너지가 제거됩니다.이 상태에서, 정상적으로 폐쇄 된 접촉은 연결되어 있고, 일반적으로 열린 접촉은 계속 열려 있습니다.

입력 신호가 적용되면 기본 전류는 저항을 통해 흐르고 트랜지스터를 켜십시오.이를 통해 전류가 릴레이 코일을 통해 공급에서 통과하여 코일에 활력을 불어 넣고 전기자를 당길 수 있습니다.결과적으로 일반적으로 열린 접점이 닫히고 연결된로드가 켜지고 정상적으로 닫힌 접점이 열립니다.

플라이 백 다이오드는 트랜지스터를 보호하는 데 중요한 역할을합니다.코일이 꺼지면 그 안에 저장된 에너지는 트랜지스터를 손상시킬 수있는 전압 스파이크를 만듭니다.다이오드는이 에너지가 소산 될 수있는 안전한 경로를 제공하여 회로가 안정적으로 작동하도록합니다.

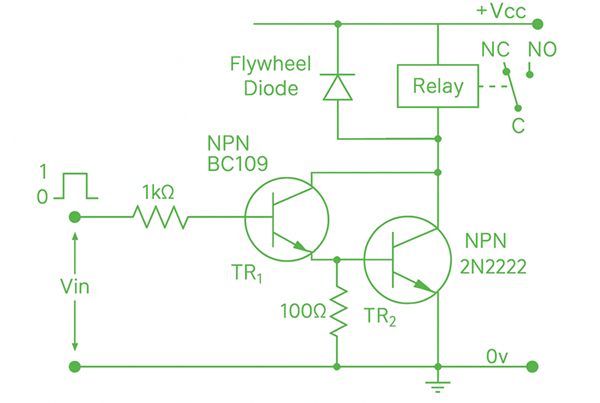

NPN Darlington 릴레이 스위치 회로

그림 11. NPN Darlington 릴레이 스위치 회로

NPN Darlington 릴레이 스위치 회로는 2 개의 트랜지스터를 사용하여 입력 전류가 거의없는 릴레이를 제어합니다.첫 번째 트랜지스터는 입력 신호를 증폭시키고 제 2 트랜지스터의베이스를 구동하여 릴레이 코일이 최소한의 제어 전력으로 에너지를 제공 할 수있는 높은 전류 이득을 만듭니다.코일을 가로 지르는 플라이백 다이오드는 릴레이가 꺼질 때 저장된 에너지를 안전하게 방출함으로써 트랜지스터를 보호합니다.

입력이 낮을 때, 두 트랜지스터는 모두 꺼져 있고 릴레이는 에너지가 해제되어 정상적으로 닫힌 접촉을 유지합니다.입력 신호가 적용되면 트랜지스터가 켜지고 전류가 코일을 통한 흐르고 릴레이 전기자가 이동하여 정상적으로 열린 접점을 닫고 부하에 전원을 공급합니다.

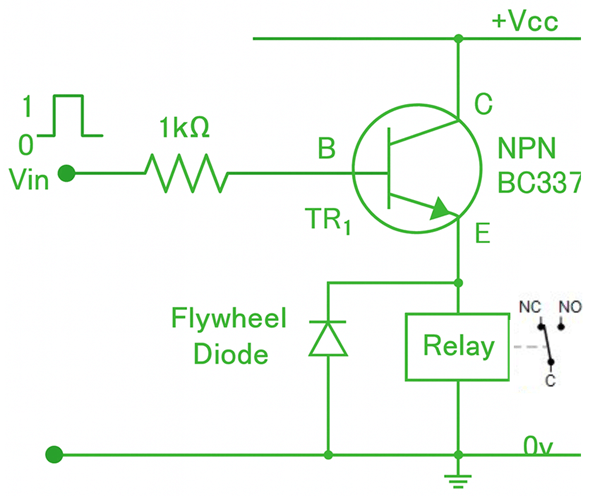

이미 터 추종자 릴레이 스위치 회로

공통 수집기 구성이라고도하는 이미 터 추종자 릴레이 스위치 회로는 릴레이를 구동하기 전에 약한 제어 신호를 완충시키는 데 사용됩니다.매우 높은 입력 임피던스를 제공하여 입력 소스가 과부하되는 것을 방지하고 릴레이 코일에 충분한 전류를 공급하기 위해 낮은 출력 임피던스를 방지합니다.이 설정에서 트랜지스터의 수집기는 공급 장치에 묶여 있고,베이스는 저항을 통한 입력을 수신하고, 이미 터는 전압 스파이크를 방지하는 플라이 백 다이오드로 릴레이 코일을 구동합니다.

그림 12. 이미 터 추종자 릴레이 스위치 회로

입력이 낮 으면 트랜지스터가 꺼지고 릴레이는 에너지가 해제됩니다.입력이 상승하면, 이미 터 전압은 기본 전압을 따라 가서 전류가 코일을 통해 흐르고 릴레이에 활력을 불어 넣습니다.이것은 정상적으로 열린 접촉을 닫고 부하에 전력을 공급합니다.구성은 소형 신호가 더 큰 하중을 효율적이고 안전하게 전환 해야하는 자동화 및 제어 시스템에서 널리 사용됩니다.

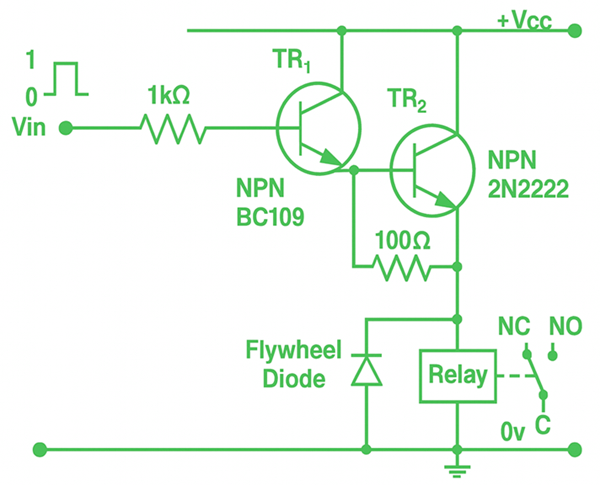

이미 터 달링턴 릴레이 스위치 회로

그림 13. 이미 터 달링턴 릴레이 스위치 회로

Emitter Darlington Relay Switch Circuit은 Darlington 쌍으로 연결된 2 개의 NPN 트랜지스터를 사용하여 매우 높은 전류 게인으로 릴레이를 구동합니다.TR1은 입력 신호를 증폭시키고 릴레이 코일에 전류를 공급하는 TR2를 공급합니다.플라이 백 다이오드는 코일이 꺼질 때 에너지를 안전하게 배출함으로써 트랜지스터를 보호합니다.

입력이 낮을 때, 두 트랜지스터 모두 꺼져 있고 릴레이는 에너지가 해제됩니다.입력이 상승하면 쌍이 전도화되고, 전류는 코일을 통해 흐르고, 릴레이는 정상적으로 열린 접점을 닫고 하중 전원을 닫게합니다.이 설계를 통해 소형 제어 신호는 더 큰 장치를 작동시켜 자동화, 조명 및 모터 제어에 유용합니다.

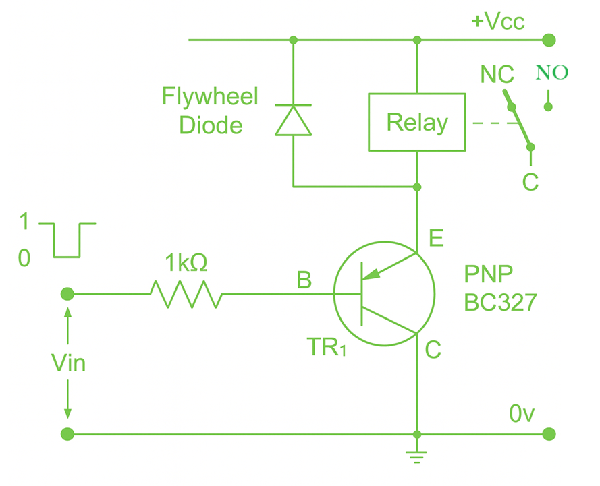

PNP 릴레이 스위치 회로

PNP 릴레이 스위치 회로는 트랜지스터가 공급에서 릴레이 코일로의 전류 흐름을 제어하는 ​​하이 사이드 드라이버로 작동합니다.이 설계에서, PNP 트랜지스터 (BC327)의 이미 터는 릴레이 코일을 통해 +VCC에 연결하는 반면 수집기는 접지에 연결합니다.베이스는 저항을 통해 제어 신호를 수신하고 플라이 백 다이오드는 코일을 가로 질러 전압 스파이크로부터 트랜지스터를 보호합니다.

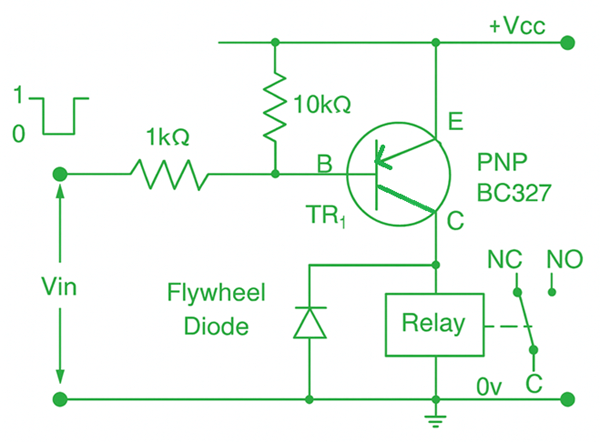

그림 14. PNP 릴레이 스위치 회로

입력 신호가 높고 +VCC 근처에있을 때,베이스-이미 터 접합부는 전방 바이어스되지 않으므로 트랜지스터가 꺼져 있고 릴레이는 비활성입니다.입력 신호가 낮아지면베이스는 이미 터보다 음수가되어 트랜지스터를 전방 바이어스합니다.전류는 릴레이 코일을 통해 수집기로의 전류로, 코일에 활력을 불어 넣고 정상적으로 열린 접점을 닫아 하중에 전원을 공급합니다.입력이 다시 상승하면 트랜지스터가 꺼지고 코일은 다이오드를 통해 방전되며 릴레이는 휴식 상태로 돌아갑니다.

PNP 수집기 릴레이 스위치 회로

PNP 수집기 릴레이 스위치는 PNP 트랜지스터를 사용하여 회로의 높은 측면에서 릴레이를 제어합니다.릴레이 코일은 트랜지스터의 수집기에 연결되며 이미 터는 양의 공급 전압에 연결됩니다.이 설정은 회로가 활성 낮은 입력에 응답 할 수 있도록합니다.

그림 15. PNP 수집기 릴레이 스위치 회로

입력 전압 (VIN)이 낮 으면 트랜지스터가 켜집니다.전류는 이미 터에서 수집기로 흐르고 릴레이 코일에 전원을 공급하고 릴레이 접점을 활성화합니다.VIN이 높으면베이스가 공급 전압 근처에서 끌어 당겨 트랜지스터를 끄고 릴레이를 탈성시킵니다.

기본 저항은 전류를 제한하고 트랜지스터의 손상을 방지합니다.풀업 저항은 신호가 적용되지 않으면 트랜지스터가 꺼져 있는지 확인합니다.릴레이 코일을 가로 지르는 플라이휠 다이오드는 코일이 꺼질 때 생성 된 전압 스파이크를 흡수하여 트랜지스터가 손상되지 않도록 보호합니다.

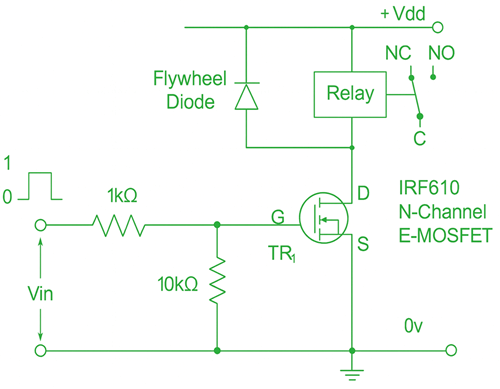

N- 채널 MOSFET 릴레이 스위치 회로

N 채널 MOSFET은 간단한 공통 소스 구성을 사용하여 릴레이를 제어하는 ​​효과적인 방법입니다.릴레이 코일은 소스가 접지되는 동안 공급 및 MOSFET 배수구에 연결됩니다.게이트 저항은 전류를 제한하고 풀다운 저항은 입력 신호가 없을 때 MOSFET을 끄는다.플라이 백 다이오드는 릴레이가 꺼질 때 전압 스파이크로부터 회로를 보호합니다.

그림 16. N- 채널 MOSFET 릴레이 스위치 회로

입력 신호가 낮 으면 게이트 투 소스 전압이 너무 작아 MOSFET을 켤 수 없으므로 릴레이 코일을 통한 전류는 없습니다.릴레이는 기본 상태에 있습니다.입력이 높아지면 MOSFET이 켜지고 전류가 코일을 통해 흐르고 릴레이 스위치가 켜집니다.

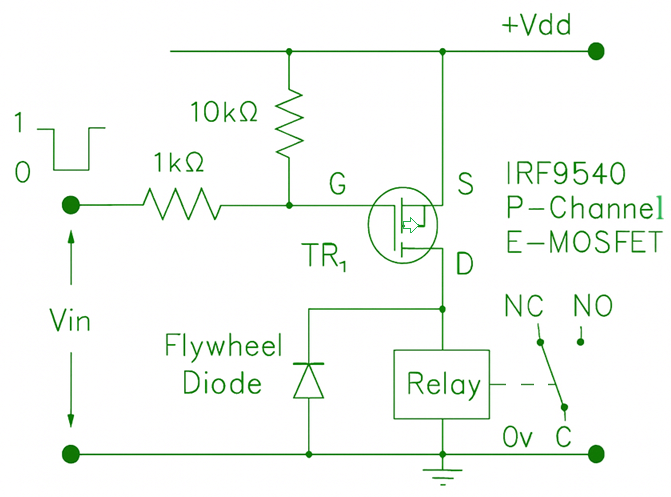

P 채널 MOSFET 릴레이 스위치 회로

P 채널 MOSFET은 종종 DC 회로에서 제어 릴레이를위한 하이 사이드 스위치로 사용됩니다.공급 전압과 릴레이 코일 사이에 MOSFET을 배치함으로써 하중은 접지 상태로 유지되어 회로를 간단하고 신뢰할 수 있습니다.

그림 17. P 채널 MOSFET 릴레이 스위치 회로

작업은 게이트에 적용되는 전압에 따라 다릅니다.게이트가 공급에 가까운 높은 수준에 있으면 MOSFET은 꺼지고 릴레이 코일을 통해 전류가 흐르지 않습니다.게이트가 낮게 당겨지면 게이트 간 전압이 MOSFET을 켜기에 충분히 음수가되어 전류가 릴레이에 활력을 줄 수 있습니다.

지원 구성 요소는 안전하고 효율적인 스위칭을 보장합니다.10kΩ 저항은 기본적으로 게이트를 높이 끌어 당겨 신호가 없을 때 MOSFET을 끄십시오.1kΩ 저항은 스위칭 중 게이트 충전 전류 및 노이즈를 줄입니다.릴레이 코일을 가로 지르는 플라이백 다이오드는 코일이 꺼져있을 때 전압 스파이크로부터 MOSFET을 보호하여 회로의 장기 안정성을 보장합니다.

로직 제어 릴레이 스위치 회로

로직 제어 릴레이 스위치는 N 채널 MOSFET을 사용하여 디지털 신호에서 릴레이 코일을 구동합니다.게이트 전압이 임계 값 VT를 초과하면 MOSFET가 켜지고 전류가 코일을 통한 흐르고 릴레이 스위치가 켜집니다.트랜지스터와 달리, MOSFET은 게이트에서 연속 전류가 아닌 전압 만 필요합니다.

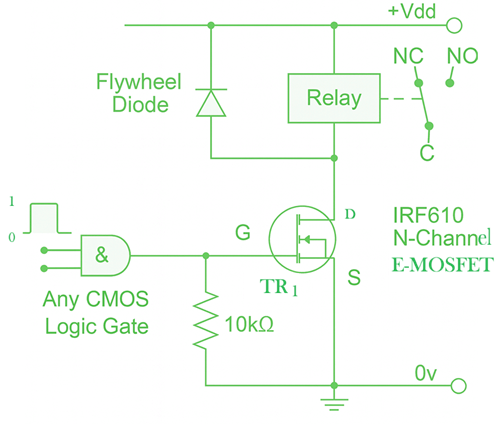

그림 18. 로직 제어 릴레이 스위치 회로

릴레이 코일은 공급 장치에 연결되며 MOSFET은지면으로가는 경로를 완성합니다.플라이백 다이오드는 릴레이가 꺼질 때 전압 스파이크로부터 회로를 보호합니다.풀다운 저항은 오 탐지를 피하기 위해 스타트 업에서 MOSFET을 꺼집니다.

최상의 성능을 얻으려면 RD가 낮은 논리 수준 MOSFET을 사용하고 전원 공급 장치가 릴레이 코일 전류를 처리 할 수 ​​있는지 확인하십시오.이 간단한 설정을 통해 CMOS 또는 마이크로 컨트롤러 로직에서 직접 릴레이를 쉽게 제어 할 수 있습니다.

릴레이 스위칭을위한 BJT 대 MOSFET

마이크로 컨트롤러를 사용하여 릴레이를 제어 할 때 BJT와 MOSFET 사이의 선택이 중요합니다.둘 다 릴레이 코일을 구동 할 수 있지만 작동 방식과 마이크로 컨트롤러에 대한 요구가 다릅니다.

BJT는 간단하고 저렴합니다.그들은 작은베이스 전류를 더 큰 수집기 전류로 증폭시켜 릴레이 코일에 활성화됩니다.한계는 마이크로 컨트롤러가베이스에 연속 전류를 공급해야하며, 이는 I/O 핀의 하중을 증가 시킨다는 것입니다.

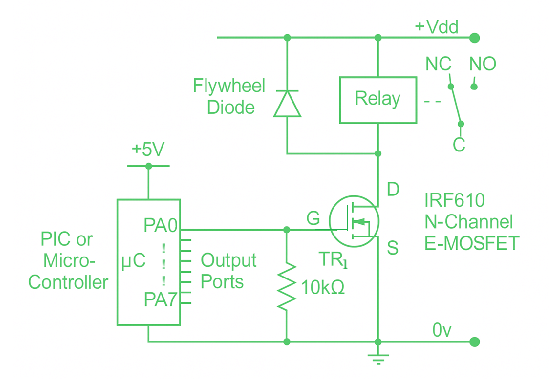

그림 19. 릴레이 스위칭을위한 BJT 대 MOSFET

MOSFET은보다 효율적인 옵션을 제공합니다.그들은 전압 제어 스위치 역할을하며 거의 안정적인 게이트 전류가 필요하지 않습니다.작은 게이트 전압은 큰 전류가 릴레이 코일을 통해 흐르도록 충분합니다.이로 인해 MOSFET은 현재 기능이 제한된 마이크로 컨트롤러에 적합합니다.

도시 된 회로에서, 마이크로 컨트롤러 출력은 N- 채널 MOSFET의 게이트를 구동한다.MOSFET은 릴레이 코일을 접지에 연결하는 반면 플라이백 다이오드는 전압 스파이크로부터 스위치를 보호합니다.게이트 전압이 적용되면 MOSFET이 켜지고 릴레이가 활성화됩니다.

릴레이의 응용

• 산업 자동화 -릴레이는 고전력 하중으로부터 저전압 제어 회로를 분리하여 모터, 솔레노이드 및 기타 중장기를 제어하는 ​​데 사용됩니다.

• 가정 기기 - 냉장고, 냉장고, 세탁기 및 전자 레인지와 같은 장치의 가열 요소, 압축기 및 타이머 스위치 릴레이.

• 자동차 시스템 - 릴레이 제어 전조등, 스타터 모터, 연료 펌프 및 에어컨은 작은 제어 스위치에서 과부하를 방지합니다.

• 전원 시스템 - 릴레이는 결함을 감지하고 회로 차단기를 활성화하여 장비 손상을 방지하여 전기 그리드를 보호합니다.

• 통신 - 릴레이는 신호 스위칭, 라우팅 및 과부하로부터 통신 장비 보호에 적용됩니다.

• 컴퓨터 및 전자 제품 - 로직 회로, 메모리 요소 및 초기 컴퓨팅 시스템에서 신호를 전환 할 수 있습니다.

• HVAC 시스템 - 릴레이는 가열, 환기 및 에어컨 장치에서 압축기, 팬 및 펌프를 조절합니다.

• 보안 및 경보 시스템 - 릴레이 센서가 침입 또는 비정상적인 조건을 감지 할 때 사이렌, 조명 또는 잠금을 활성화합니다.

• 의료 장비 -릴레이는 X- 선 기계, 진단 도구 및 환자 모니터와 같은 장치에서 안전한 스위칭 및 분리를 제공합니다.

• 조명 제어 - 릴레이를 사용하면 타이머 또는 스마트 제어 시스템으로 작업하는 조명 회로의 중앙 집중식 스위칭을 가능하게합니다.

릴레이의 장점과 단점

장점 릴레이	단점 릴레이
사이에 전기 분리를 제공합니다 제어 및로드	기계 부품은 시간이 지남에 따라 마모됩니다
고전압과 전류를 전환 할 수 있습니다 저전력 신호로	에 비해 스위칭 속도가 느립니다 솔리드 스테이트 장치
많은 사람들에게 간단하고 비용 효율적입니다 응용 프로그램	동안 소음을 생성합니다 (사운드 클릭) 작업
다목적 : AC 및 DC 부하를 지원합니다	솔리드 스테이트에 비해 크기가 더 큽니다 릴레이
많은 사람들에게 온/오프 컨트롤을 신뢰할 수 있습니다 회로	연락처 Arcing은 손상을 유발할 수 있습니다 시간
이해하기 쉬운, 디자인 및 문제 해결	이동 접점으로 인한 수명 제한
여러 회로를 처리 할 수 ​​있습니다 (멀티 폴) 한 번에	코일 전력으로 인한 효율이 낮습니다 소비
일부에서는 실패 안전 작업을 제공합니다 디자인	고속 또는 빈번한 데 적합합니다 전환

결함이있는 릴레이를 식별하는 방법

릴레이가 실패하면 연결된 장치가 예상대로 시작, 중지 또는 작동하지 않을 수 있습니다.나쁜 릴레이의 일반적인 징후를 알면 더 큰 문제가 발생하기 전에 신속하게 문제를 해결하고 교체하는 데 도움이됩니다.

1) 물리적 징후를 찾으십시오 - 육안 검사로 시작하십시오.릴레이 주변의 화상 자국, 녹은 플라스틱 또는 연소 된 냄새는 접촉 내부에서 과열 또는 아크를 나타냅니다.느슨한 터미널 또는 부식도 손상의 경고 징후입니다.

2) 소리를 클릭하십시오 - 건강한 전기 기계 릴레이는 에너지가 생길 때 뚜렷한 클릭 노이즈를 생성합니다.클릭이 들리지 않으면 코일이 실패했거나 전압을받지 못할 수 있습니다.반면에 빠르거나 불규칙한 클릭은 종종 불안정한 입력 전력 또는 약한 코일을 가리 킵니다.

3) 회로에서 테스트 릴레이 작동 - 릴레이에 결함이 있으면 제어하는 ​​부하가 응답하지 않을 수 있습니다.예를 들어, 모터가 시작되지 않거나 조명이 꺼져 있거나 장치가 간헐적으로 만 작동 할 수 있습니다.릴레이를 우회 할 때 제어 장치가 작동하는 경우 릴레이 자체가 문제입니다.

4) 코일 저항을 측정하십시오 - 멀티 미터를 사용하여 코일 단자의 저항을 측정하십시오.개방 회로는 코일이 연소되는 반면, 매우 낮은 저항은 단락 된 코일을 신호 할 수 있습니다.독서를 제조업체의 사양과 비교하여 확실하게 비교하십시오.

5) 연락처 기능을 확인하십시오 - 멀티 미터를 연속성 모드로 설정하고 일반적으로 열린 공통 (NO) 및 일반적으로 닫힌 (NC) 단자를 테스트하십시오.작동 할 때 작동하는 릴레이는 개방 상태와 폐쇄 상태 사이에서 깨끗하게 전환됩니다.접점이 붙어 있거나 변경되지 않으면 릴레이에 결함이 있습니다.

6) 전기 증상을 찾으십시오 - 결함이있는 릴레이로 인해 장치가 과열되거나 간헐적으로 실행되거나 전원이 켜지지 않을 수 있습니다.깜박 거리는 조명, 지연된 모터 스타트 또는 임의의 차단은 모두 릴레이 내부의 마모 또는 피트 컨택을 가리키는 일반적인 증상입니다.

결론

릴레이 기능, 그들이 사용하는 연락처 종류 및 테스트 할 수있는 방법을 알면 안정적인 작동을 보장하는 데 도움이됩니다.애플리케이션에 적합한 릴레이를 선택하면 성능을 향상시키고 장비 수명을 연장하며 시스템을 안전하게 실행할 수 있습니다.
